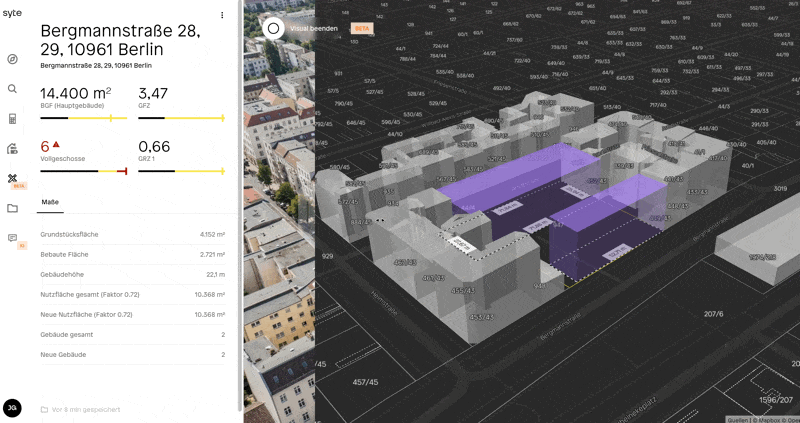

Wie starte ich einen neuen Entwurf?
-

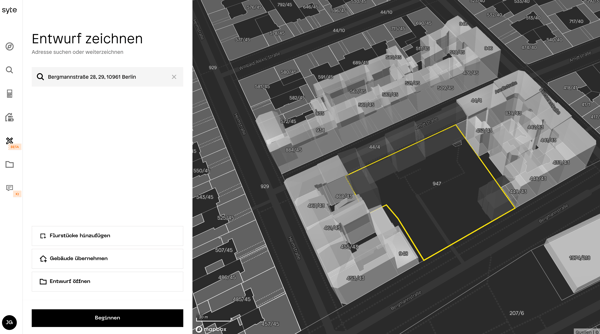

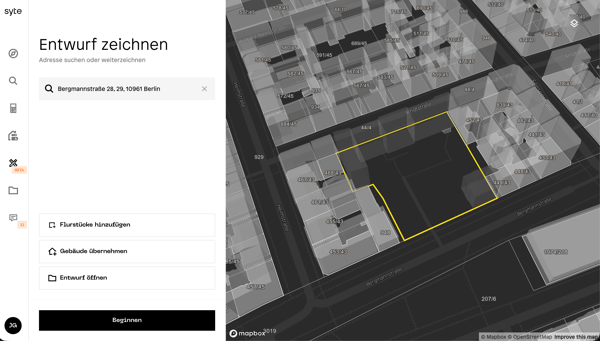

Öffnen Sie im Hauptmenü den Punkt „Entwurf zeichnen“.
-
Wählen Sie eine Adresse entweder über die Suche oder direkt über die Karte aus.
-
Optional können Sie zusätzliche Flurstücke hinzufügen oder Bestandsgebäude übernehmen.
-
Klicken Sie auf „Beginnen“, um einen neuen Entwurf zu erstellen und im Editor zu öffnen.

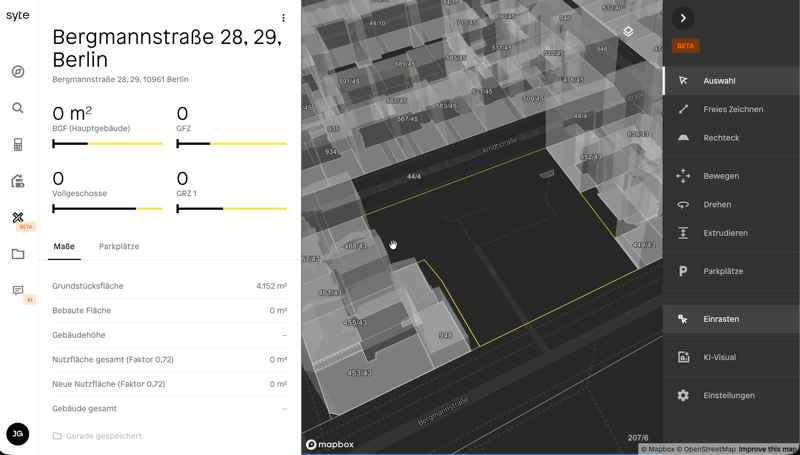

Gebäude erstellen
Zum erstellen von Gebäudekörpern stehen aktuell zwei Modi zur Verfügung:
-

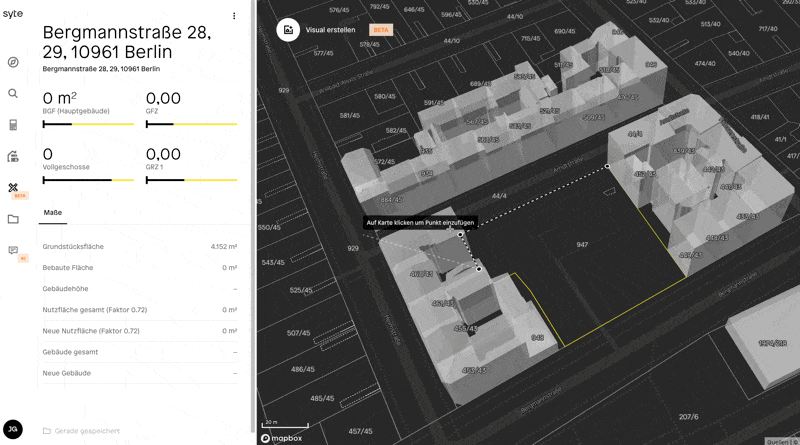

Freies Zeichnen
Einen Gebäudekörper direkt auf der Karte zeichnen. Schließen Sie das Polygon - Rechteck
Einen rechteckigen Gebäudekörper erstellen und aufziehen.
Gebäude bearbeiten
Zur Bearbeitung stehen viele Werkzeuge zur Verfügung. Über die Seitenleiste können Gebäude bewegt, gedreht und extrudiert werden.

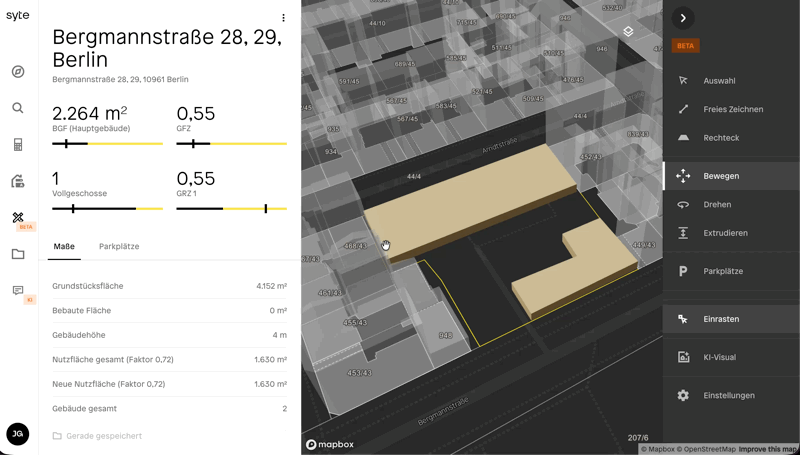

- Bewegen
Verschieben Sie einen Gebäudekörper frei auf der Karte. - Drehen
Drehen Sie einen Gebäudekörper um einen automatisch festgelegten Punkt. -

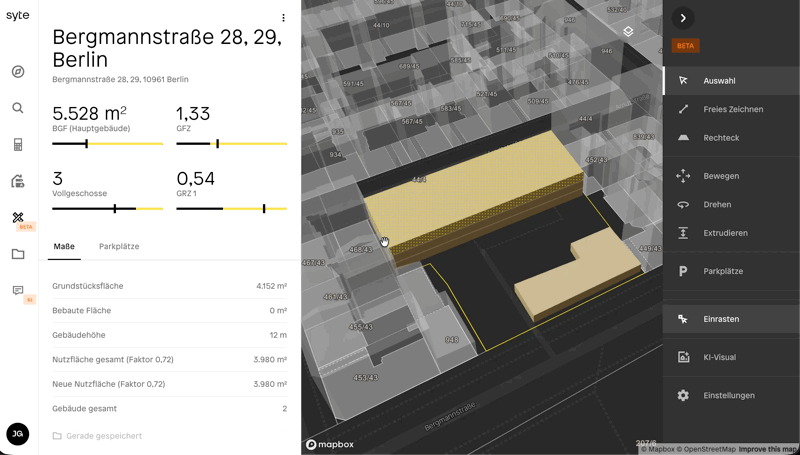

Extrudieren
Ziehen Sie einen Gebäudekörper nach oben, um Geschosse hinzuzufügen, oder extrudieren Sie eine Seite nach innen oder außen.
Sollte es durch eine dieser Aktionen zu einer Überschneidung mit einem anderen Körper kommen, können Sie auswählen, wie mit dieser Kollision umgegangen werden soll.
Außerdem können über den Auswahl-Modus und das anklicken von Gebäudekörpern weitere Bearbeitungs-Tools geöffnet werden.
- Punkte verschieben
Ändern Sie die Geometrie des Gebäudes durch verschieben einzelner Punkte. - Geschosse auswählen

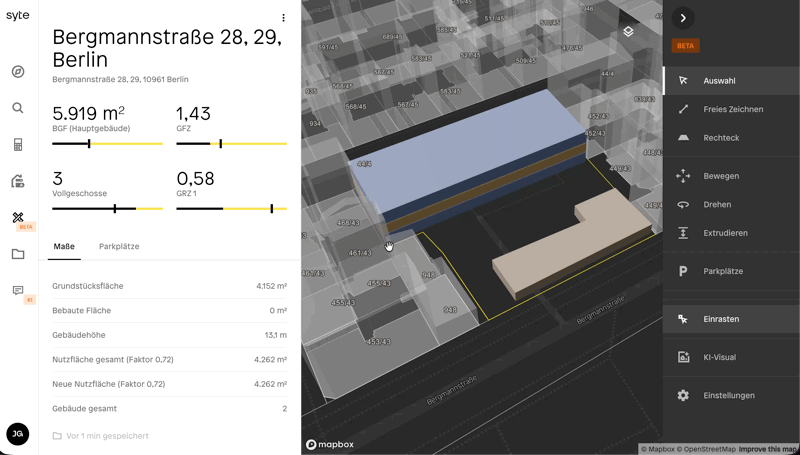

Durch erneutes klicken kommen Sie in den Geschossmodus und können die einzelnen Geschosse auswählen. - Geschosshöhen und Nutzungsart ändern
Durch einen Rechtsklick ändern Sie die Höhe und die Nutzungsart des ausgewählten Geschosses.

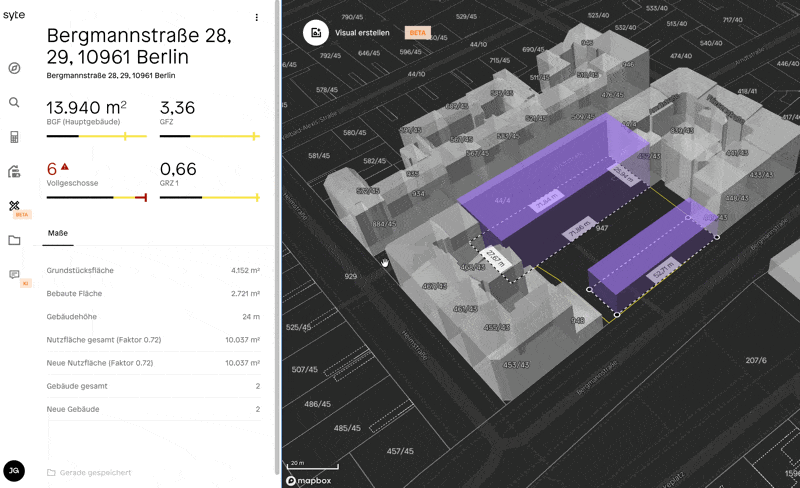

Kennzahlen und Details verstehen
Während des Zeichnens aktualisiert syte automatisch zentrale Kennzahlen wie:
-
Bruttogrundfläche
-
GFZ
-
Vollgeschosse
-
GRZ
Die Werte werden visuell mit dem Bestand und der KI-Prognose verglichen. Überschreitungen werden hervorgehoben, um frühzeitig auf mögliche Konflikte hinzuweisen.
KI Visualisierung
Die KI Visualisierung kann über das Werkzeug "KI-Visual"aktiviert werden und lässt sich anschließend über die Karte ziehen, um sie mit den gezeichneten Gebäuden zu überlagern. Aktuell befindet sich diese Funktion noch in einer experimentellen Phase und dabei können noch häufig Fehler auftreten, besonders in der Umgebung des Grundstücks. Die Funktion ist experimentell und wird schrittweise weiterentwickelt.

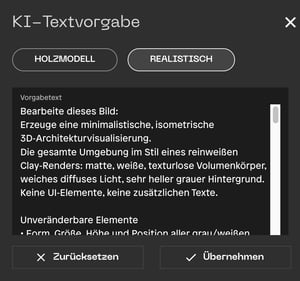

Über die Auswahl von Vorlagen, können der KI unterschiedliche Anweisungen gegeben werden. Außerdem können diese "Prompts" individuell angepasst werden.
Option zum Einrasten

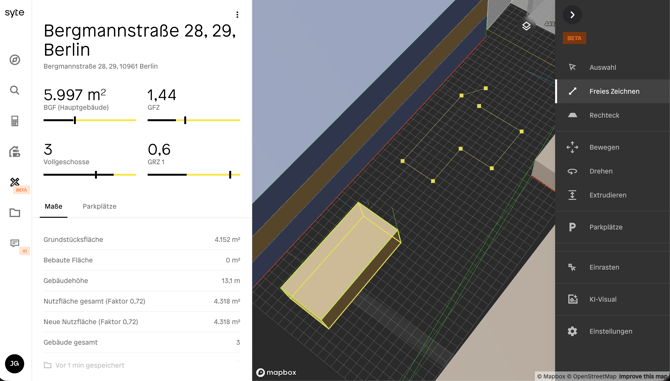

Im Hintergrund wird ein 1x1 Meter Raster auf das ausgewählte Grundstück gelegt. Dies dient unter anderem zur Ausrichtung der Rechteck-Formen.
Wenn Sie die Option "Einrasten" aktiviert lassen, werden Ihre manuellen Veränderungen (Bewegen, Drehen, etc.) ebenfalls innerhalb dieses Rasters bleiben, sodass ein Gebäude z.B. immer nur um ganze Meter verschoben werden kann. Wenn Sie die maximale Freiheit beim Bearbeiten haben möchten, können Sie diese Option über die Werkzeug-Leiste abstellen.
Shortcuts im Entwurfswerkzeug
Welche Tastenkürzel unterstützen das Zeichnen und Bearbeiten eines Entwurfs?
Im Entwurfswerkzeug von syte stehen Tastenkürzel zur Verfügung, um Auswahl und Zeichnung schneller zu steuern.
Auswahlmodus
-
Escape: Auswahl aufheben, alle Elemente abwählen
-
Delete: Ausgewählte Gebäude oder Parkplätze löschen
Freies Zeichnen
-
Escape: Zeichnung abbrechen
-
Delete: Letzten gesetzten Punkt löschen
- Enter: Polygon schließen
Entwurf umbenennen, speichern oder löschen
-
Der Name des Entwurfs kann jederzeit geändert werden, indem Sie mit der Maus über den Namen fahren und auf das Bearbeiten-Symbol klicken.
-
Entwürfe werden automatisch gespeichert, sobald Änderungen vorgenommen werden.
-
Über das Menü oben rechts kann ein Entwurf geschlossen und gelöscht werden. Vor dem Löschen erscheint eine Sicherheitsabfrage.
Was passiert mit Bestandsgebäuden?
Bestandsgebäude können gezielt in den Entwurf übernommen oder ausgeblendet werden. Übernommene Gebäude werden Teil des Entwurfs und fließen in die Berechnung der Kennzahlen ein. Nicht übernommene Gebäude bleiben als reduzierte Hintergrunddarstellung sichtbar.
Fazit
Mit dem Entwurfswerkzeug in syte lassen sich Bauvorhaben schnell und intuitiv in 3D entwickeln. Die Kombination aus freiem Zeichnen, automatischen Kennzahlen und direkter Grundstücksreferenz ermöglicht eine effiziente Entwurfsphase und schafft eine belastbare Grundlage für weitere Planungsschritte.
